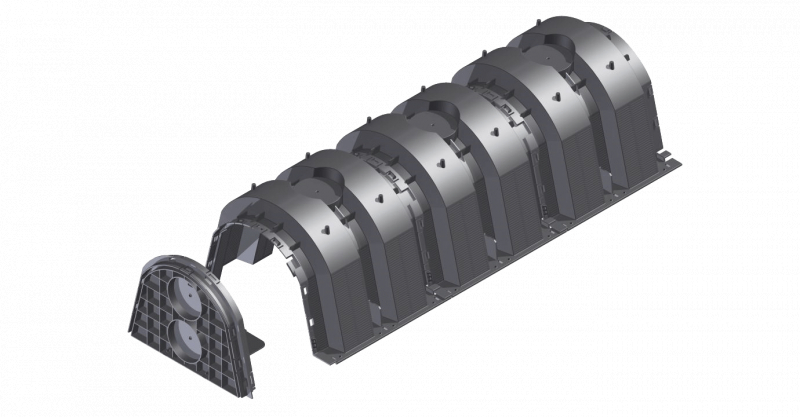

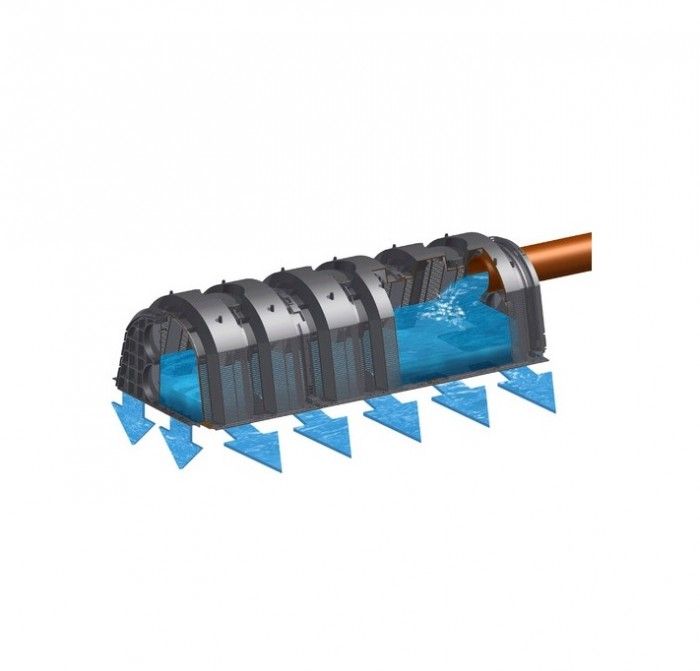

Дренажний тунель GRAF 130 літрів, артикул 410200.Ідеально підходить за рахунок невеликої висоти для високих грунтових вод. Використовується при облаштуванні дренажних сістем: відводу очіщенних господарсько побутових стічних вод після систем автономних каналізацій, септиків, зливових вод, промивка фільтрів зворотного осмосу і т.д. Виготовлені з 100% поліпропілену і мають дуже міцну і стабільну конструкцією, що дозволяє встановлювати їх в місцях проїзду або стоянки легкового транспорту, а також монтувати на глибину до 2,5 метрів. Дренажні тунелі за допомогою спеціальних кріплень легко з'єднуються між собою і можуть встановлюватися в одну або кілька гілок в залежності від завдань. На початку і наприкінці дренажної гілки встановлюються кінцеві заглушки для під'єднання каналізаційних труб 110,125, 160, а у верхній частині тунелю передбачено місце для під'єднання вентиляційної труби (грибок) DN110. Розрахунок кількості дренажних тунелів після систем біологічної очистки стічних вод залежить від типу і фільтраційних свойств грунта, а саме для точного визначення необхідний коефіцієнт фільтрації в геології позначається (Кф), є важливим параметром що показує швидкість проходження води через грунт. Для відведення зливових вод один дренажний тунель об'ємом 130 л., розраховується на площу покрівлі або тротуарного покриття 10 м2, і по акумулюючої здатності замінює 14 м., дренажної труби DN110. Ще однією перевагою є економія витрат на транспортування і зберігання, так як модулі складаються один в їнший, на одній палеті 1200х1000 мм., поміщається до 70 дренажних тунелів або об'єм 9100 л.
Особливості:
- Достатня вентиляція і повітрообмін сприяє відмінним умовам для життєдіяльності аеробних бактерій в роботі яких полягає доочищення стічних вод.
- Мають в три рази більшу місткість ніж дренажна траншея.
- Економія на транспорті, земляних роботах і місцях зберігання.
- Простий монтаж мінімум земляних робіт

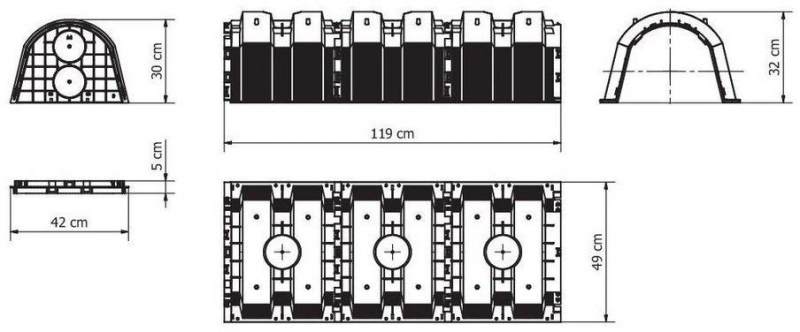

Характеристики:
- Довжина - 1200 мм
- Ширина - 500 мм
- Висота - 320 мм
- Обсяг - 130 л
- Матеріал - 100% поліпропілен
- Кількість на палеті - 70 шт
- Колір чорний
- Область застосування - автономна каналізація, дощова каналізація і т.д.
- Мінімальна глибина установки - 250 мм (пішохідна зона)
- Мінімальна глибина установки - 500 мм (проїзд легкового транспорту до 3,5 тонн)
- Максимальна глибина установки - 1000 мм (проїзд легкового транспорту до 3,5 тонн) Максимальна глибина установки - 2500 мм (пішохідна зона)
- Приєднання труб в кінцевих заглушках - DN110, DN125, DN160
- Приєднання труб у верхній частині тунелю - DN110 вентиляційний грибок
- Вага - 4,7 кг
Виробництво: Німеччина
